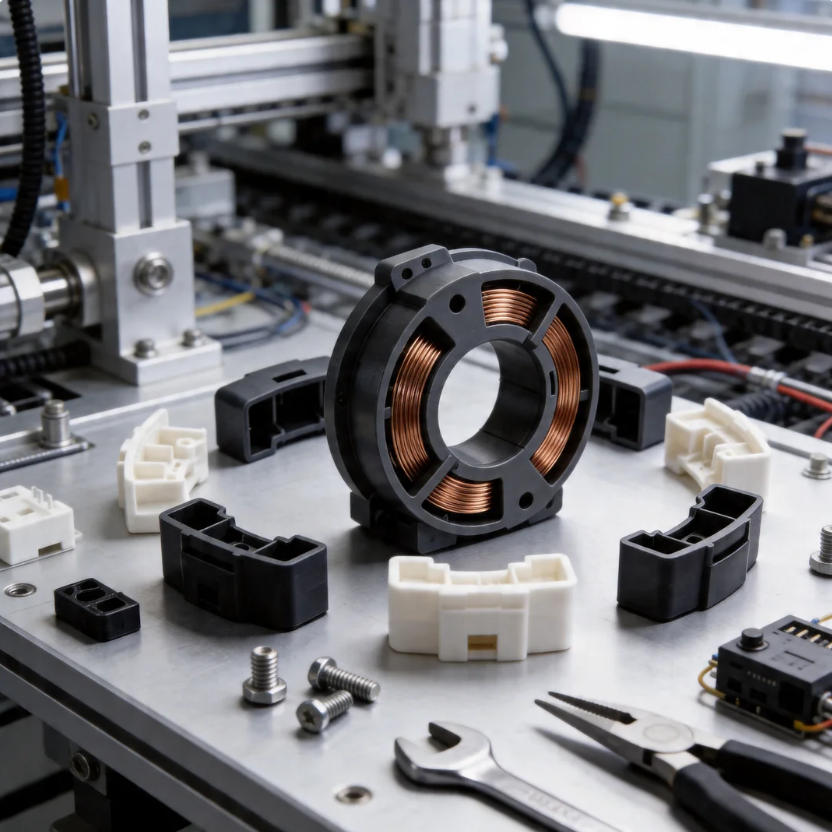

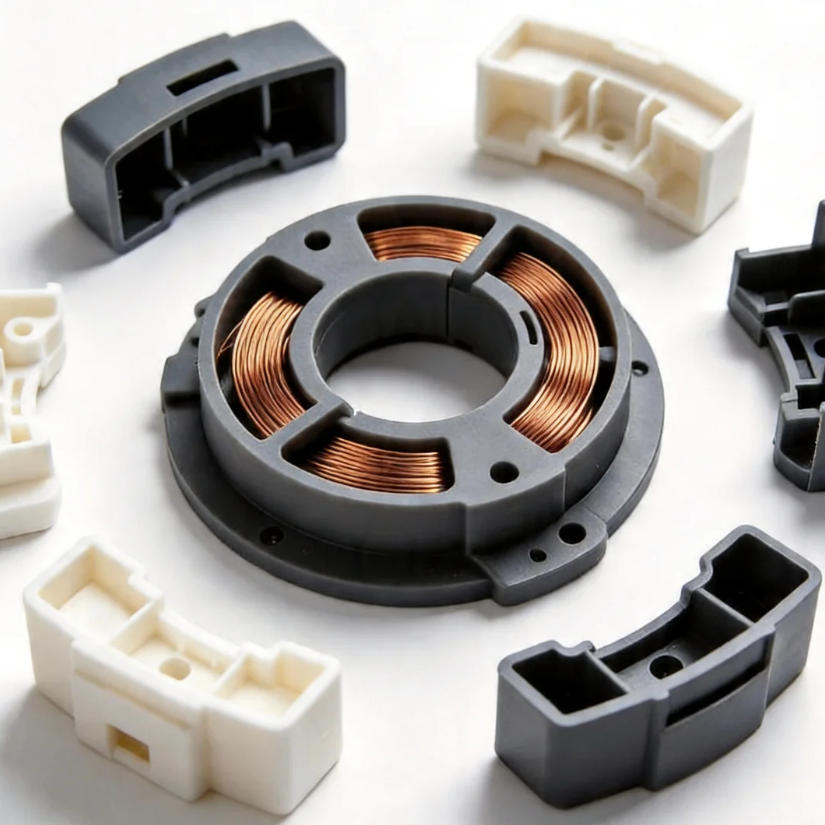

תבנית הזרקת הזרקת שסתום סולנואידית שלנו שייכת לקטגוריות של ייצור תבניות פלסטיק דיוק להחדרת יתר ותעשייה תומכת רכיבים הידראוליים ופנאומטיים בקרה תעשייתית, המכסה תבניות הזרקה וחלקי הזרקה להכנסת יציקת יתר של סליל בקרה הידראולית ופנאומטית של שסתום סולנואיד תעשייתי. אנו מתמחים במתן פתרונות משולבים לליבות וסלילים של שסתומים סולנואידים, המספקים מענה לצורכי הליבה של יצרני שסתומי סולנואיד עבור הדבקה מוצקה של שסתומים, ביצועי בידוד גבוהים, ייצור אצווה יציב ועמידה בתקני בטיחות תעשייתיים. תבנית ההזרקה שלנו לסלילי שסתומים מתוכננת לספק איכות וביצועים עקביים עבור יישומים ברמה תעשייתית.
ערך הליבה של הפתרונות שלנו טמון בהסתמכות על טכנולוגיה מתקדמת של מיצוב תוספות כדי להשיג שילוב הדוק בין שכבת יציקת יתר לליבה המתכתית, תוך ביטול פערים, מחסור בדבק ובועות אוויר. אנו עוזרים ליצרני שסתומי סולנואיד לחסוך בתהליכי הרכבה הבאים, להפחית את עלויות הייצור ולשפר את התחרותיות בשוק שלהם בשוק הגלובלי המשגשג של בקרת נוזלי הבקרה התעשייתית. התבניות שלנו מתוכננות להתאים לצרכים המתפתחים של שסתומי סולנואיד, לרבות עמידות בלחץ גבוה, יכולת הסתגלות לסביבה קשה ותאימות לדרישות בידוד Class F, תוך התאמה עם מגמת הפיתוח של אוטומציה תעשייתית ושדרוג דיוק בקרת נוזלים. כספק מהימן של Precision Plastic Mould for Valves, אנו נותנים עדיפות לדיוק ואמינות בכל מוצר.
דגשים בביצועי המוצר
1. הדבקה מוצקה ללא פגמים
באמצעות בקרת תהליך הזרקה מדויקת, שכבת יציקת יתר משולבת בחוזקה עם ליבת המתכת ללא רווחים, מחסור בדבק או בועות אוויר, מה שמבטיח שאין סדקים או קילוף של שכבת יציקת יתר במהלך שימוש ארוך טווח. חיבור מוצק זה חוסם ביעילות את רטט הסליל, מפחית את רעש הפעולה של שסתומי הסולנואיד ומאריך את חיי השירות של המוצר - בהתאם לדרישות האמינות הגבוהות של סלילי שסתומים סולנואידים בדרגה תעשייתית. העיצוב המשולב של יציקת יתר משפר גם את החוסן המבני הכולל של סליל השסתום הסולנואידי, יתרון מרכזי של עיצוב תבנית הזרקת הזרקת הסליל שלנו.
2. ביצועי בידוד ואיטום מעולים
אנו בוחרים פלסטיק הנדסי שונה עם ביצועי בידוד גבוהים, הכוללים עמידות יציבה לבידוד ועמידות בפני התמוטטות מתח גבוה, העומדים במלוא דרישות הבטיחות החשמליות. מבנה האיטום המשולב עשוי להשיג רמת הגנה IP65, לחסום ביעילות לחות, כתמי שמן ואבק מלהיכנס לסליל, ולשפר משמעותית את יכולת ההסתגלות של שסתומי סולנואיד בתנאי עבודה תעשייתיים קשים כגון מערכות הידראוליות ופניאומטיות. החומרים שלנו תואמים לטכנופולימר פוליאמיד מחוזק בסיבי זכוכית, חומר פרימיום בשימוש נרחב במעטפת סליל שסתום סולנואיד באיכות גבוהה, ותהליך ה-Precision Plastic Enclosure Molding שלנו מבטיח בידוד אחיד ואמין.
3. דפוס מיקום דיוק גבוה
סובלנות התקנת הליבה והמיקום נשלטת בתוך ±0.02 מ"מ, מה שמבטיח תנועה חלקה של ליבת השסתום לאחר הרכבת שסתום סולנואיד ללא חסימה ודיוק עבודה גבוה. לגודל הצורה הכללי יש עקביות מצוינת, המתאים להרכבה אוטומטית של פס ייצור עם שיעור הסמכה גבוה להרכבה, מה שמשפר מאוד את יעילות הייצור עבור הלקוחות. מיקום מדויק זה מבטיח תאימות עם גדלי שסתומי סולנואיד סטנדרטיים, מה שהופך את המוצרים שלנו לבחירה מועדפת עבור יצרנים המחפשים רכיבים קלים לשילוב.
4. עמידות חזקה במזג אוויר ויציבות
לחומרים יש עמידות מצוינת בשמן, עמידות בשמן הידראולי ועמידות בטמפרטורה גבוהה ונמוכה, וניתן להשתמש בהם במשך זמן רב ללא השפלה או עיוות בתנאי עבודה הנעים בין -40℃ ל- 150℃ - תואם את דרישת היציבות התרמית Class F (155℃) עבור סלילי סולנואיד בעלי ביצועים גבוהים ועמידה בדרישות השימוש ארוכות הטווח של בקרת נוזלים תעשייתיים. עם עמידות מעולה להזדקנות ועמידות לאוזון, ביצועי הבידוד נשארים יציבים לאורך זמן מבלי להפחית את רמת ההגנה הבטיחותית, מה שמבטיח את האמינות ארוכת הטווח של שסתומי הסולנואיד בשימוש תעשייתי מתמשך.
טכנולוגיית עיצוב ועיבוד תבניות
1. עיצוב ממוקד עבור Insert Overmolding
מתוך כוונה למאפיינים של הזרקת הזרקה, אנו מתכננים מבנה מיקום ונעילה מדויקים כדי להבטיח שהליבה לא תזוז או תשתחרר במהלך תהליך ההזרקה, תוך שליטה יציבה על דיוק המיקום. מיקום השער ורצף המילוי עוברים אופטימיזציה באמצעות ניתוח זרימת עובש CAE כדי להפחית את ההשפעה של תהליך ההזרקה על הסליל, למנוע תזוזת הליבה ולהפחית פגמים פנימיים של בועות אוויר בשכבת יציקת יתר. מערכת הפליטה מתוכננת בצורה מיטבית כדי לפרוק ביעילות אוויר בחלל העובש, למנוע לכידת אוויר ומחסור בדבק ולשפר את קצב ההסמכה של יציקת יתר.
2. תהליך הזרקת הזרקה מדויקת
CNC דיוק גבוה משמש לעיבוד חללי תבנית ותוספות מיקום, מבטיח את דיוק העיבוד של מיקום החריצים ושליטה במרווח התאמת הליבה. משטח הפרידה מעובד על ידי EDM חתוך תיל וטחינה מדויקת, מה שמבטיח הידוק עובש חזק, הפחתת יצירת הבזקים והורדת העלות של שחרור כתמים לאחר עיבוד. חלל התבנית מלוטש בהתאם לדרישות חומר יציקת יתר על מנת להבטיח שמרקם המשטח החיצוני עומד בדרישות המוצר, התואם את תקני המראה האיכותיים של רכיבים ברמה תעשייתית. המומחיות שלנו בתבנית פלסטיק של רכיבים אלקטרוניים בהתאמה אישית מאפשרת לנו להתאים פתרונות לצרכי הלקוח הייחודיים.
3. חומר עובש וטיפול
פלדת תבנית Cr12MoV איכותית נבחרה עבור תוספות מיקום תבניות, עם קשיות גבוהה ועמידות בפני שחיקה, המבטיחה דיוק מיקום יציב במהלך שימוש ארוך טווח. חלל התבנית בוחר פלדת תבנית P20 או S136 בהתאם לצרכי ייצור המוני, עם עמידות טובה בפני קורוזיה, התאמה לדרישות של הזרקת פלסטיק הנדסית. התבנית כולה עוברת טיפול בחום ואקום, עם קשיות יציבה של HRC48-52, עמידות בפני שחיקה ועמידות בפני דפורמציה גבוהה, המתאימה לייצור המוני בכמות גדולה. פני השטח של חלל התבנית עוברים ניטרידים כדי לשפר את קשיות פני השטח וביצועים נגד הידבקות,
הארכת חיי השירות של התבנית.
מפרטי מוצר ופרמטרים
התבנית שלנו נועדה לכסות את צרכי ההתאמה האישית של יציקת יתר בגודל מלא של סלילי שסתומים סולנואידים, עם פרמטרים מותאמים לדיוק, יעילות ותאימות. הוא תומך בהתאמה אישית של יציקת סליל בגודל מלא משסתומי סולנואיד קטנים DN1 ועד שסתומי סולנואיד תעשייתיים גדולים DN50, התאמה למוצרי שסתומי סולנואיד בעלי הספק ורמות מתח שונות (כולל 24V DC ו-230V AC, העומדים בדרישות התקנה מגוונות). כספק מוביל של תבניות הזרקת מוצרים אלקטרוניים, אנו מבטיחים שהתבניות שלנו תואמות להגדרות ייצור שונות.
מגוון החומרים הרלוונטי כולל PA66 מעכב בעירה, PA מחוזק בסיבי זכוכית ו-PBT עמיד לטמפרטורות גבוהות - כולל טכנופולימר פוליאמיד מחוזק בסיבי זכוכית ליישומי פרימיום. חומרים פונקציונליים מיוחדים כגון שינוי עמיד בשמן ושינוי עמיד בטמפרטורות גבוהות ניתנים להתאמה אישית בהתאם לצרכים. עובי שכבת יציקת יתר קונבנציונלית: עובי שכבת יציקת הסליל נשלט ב-1.0 מ"מ-2.5 מ"מ, אשר ניתן להתאמה בהתאם לדרישות הבידוד של רמות המתח. בקרת דיוק ממדי: סובלנות מיקום הליבה ≤±0.02 מ"מ, סובלנות צורה כוללת ≤±0.05 מ"מ. חיי שירות של תבנית: חיי השירות של תבניות ייצור המוני קונבנציונליות יכולים להגיע ל-300,000-500,000 מחזורים, וניתן לשדרג את החומר בהתאם לצרכי ייצור המוני כדי להאריך את חיי השירות. עיצוב חלל עובש: 1-out-1/1-out-2/1-out-4 ערכות יציקה נתמכות בהתאם לגודל המוצר, מאזן בין יעילות הייצור לבין עלות העובש. טונאז' מכונות הזרקה תואמות: סלילי שסתומי סולנואיד קטנים תואמים למכונות הזרקה 80T-160T, ושסתומי סולנואיד תעשייתיים גדולים תואמים למכונות הזרקה 160T-280T.
תרחישי יישום
התבניות וחלקי היציקה המוגמרים שלנו ניתנים ליישום נרחב לתרחישים שונים של בקרת נוזלי בקרה תעשייתית, העונים על הצרכים המגוונים של יצרני שסתומי סולנואיד עולמיים ושותפי OEM/ODM, המכסים תחומים הידראוליים, פנאומטיים, רכבים, אנרגיה חדשה ואחרים - בהתאמה ליישומים התעשייתיים המגוונים של שסתומי סולנואיד, כולל אוטומציה תעשייתית, רכב, אנרגיה חדשה ומערכות אספקת מים:
- יציקת יתר לסלילי שסתום סולנואיד במערכות הידראוליות תעשייתיות, התאמה לסביבות עבודה בלחץ גבוה ועשיר בשמן;
- בידוד יתר של סלילי שסתומים סולנואידים ברכיבי בקרה פנאומטיים, המבטיח פעולה יציבה במערכות בקרת לחץ אוויר;
- איטום יציקת יתר עבור סלילי שסתום סולנואיד במערכות בקרת אספקת מים וניקוז, מניעת שחיקת מים ולחות;
- יציקת יתר עבור סלילי שסתום סולנואיד במערכות דלק לרכב, העומדת בדרישות עמידה בטמפרטורה גבוהה ובתנאי שמן של תנאי העבודה ברכב;
- יציקת יתר עבור סלילי שסתומים סולנואידים בשסתומי בקרת נוזלים של רכבי אנרגיה חדשים, התאמה לדרישות האמינות הגבוהה של ציוד אנרגיה חדש;
- התאמה אישית של מוצרי יציקת יתר של תוספות בקרה תעשייתיות, כגון יציקת ליבת חיישן ויצירת סליל משרן, תוך התאמה לדרישות פונקציונליות ומבניות ייחודיות.
שאלות נפוצות
ש 1: האם תחתום על NDA (הסכם סודיות) כדי להגן על עיצוב המוצר שלי?
A1: בהחלט. אנו מכבדים את הקניין הרוחני שלך. אנחנו יותר ממשמחים לחתום על NDA לפני שתשתפו
שרטוטים או מידע סודי איתנו. העיצובים שלך בטוחים ב-100% עם Hengchangsheng.
ש 2: אילו אישורים יש לך?
A2: המוצרים שלנו קיבלו אישורי CE ו-UL. כל העיצובים עומדים בסטנדרטים הבינלאומיים, כולל EN/CE, UL, ANSI ו-BHMA.
