תבנית המחברים לדחיפה של בלוק הקצה שלנו שייכת לקטגוריות של ייצור תבניות פלסטיק מעכב בעירה ובקרה תעשייתית תומכת חשמל, המכסה תבניות הזרקה וחלקי יציקה מוגמרים לבידוד קונכיות פלסטיק של בלוקים חשמליים ואלקטרוניים לדחיפה. אנו מתמחים במתן פתרונות הזרקה לחלקי פלסטיק דחיפה בלוק מסוף העומדים בתקני בטיחות ועקביות גבוהה במיוחד, הנותנים מענה לצרכי הליבה של יצרני חיבורי חשמל לאיכות יציבה וייצור המוני יעיל. תבנית ה-Push In Connector של המסוף שלנו מתוכננת להתאים לתרחישי חשמל תעשייתיים מגוונים, ומבטיחה ביצועים אמינים בייצור המוני.
הערך הליבה של הפתרונות שלנו טמון בהסתמכות על טכנולוגיית דפוס דיוק רב-חללים כדי לעמוד בדרישות המחמירות של בלוקים סופיים לביצועי בידוד, דיוק ממדי ועקביות אצווה. אנו מסייעים ליצרני חיבורי חשמל להשיג ייצור המוני חסכוני, להפחית את עלויות המו"פ והייצור, ולשפר את התחרותיות בשוק שלהם בשוק החשמל התעשייתי הגלובלי. תבנית ה-Precision Block Block שלנו מיועדת לאפשר חלוקת חשמל יציבה ואמינה, תוך התאמה לגדלים שונים של חוטים וצרכי התקנה בתרחישים תעשייתיים ומסחריים.
דגשים בביצועי המוצר
1. ביצועי בטיחות ובידוד תואמים
אנו בוחרים פלסטיקה הנדסית שונה העומדת בתקני מעכב בעירה UL94 V-0, תואמת לאישור 3C הלאומי ולדרישות הבטיחות הבינלאומיות של IEC 60947-7-1, מה שמבטיח ביצועים יציבים של מעכב בעירה ובידוד לשימוש בטוח ואמין. החומרים בעלי חוזק דיאלקטרי גבוה, עמידות בידוד גדולה ועמידות בפני התמוטטות מתח גבוה, העומדים בדרישות החיבור החשמלי של רמות מתח שונות, ומתאימים אפילו ליישומי סביבה מסוכנת עם תכנון נכון. רמה זו של בטיחות ודיוק מושגת באמצעות הטכנולוגיה המתקדמת שלנו Precision Plastic Enclosure Molding.
2. דיוק התאמה גבוה במיוחד
הסובלנות של המרווח בין חורי קצה של רשת אחת נשלטת בטווח של ±0.01 מ"מ, וגודל מבנה הנעילה הנכנס הוא מדויק, מה שמבטיח הכנסה וחילוץ חלקים של בלוקים סופיים, עם התאמה יציבה וללא התרופפות. העקביות הממדית הכוללת של בלוקים מרובי-קוטביים מצוינת, מסתגלת לקווי ייצור אוטומטיים ומשיגה שיעורי הסמכה גבוהים להרכבה - קריטית לייצור המוני יעיל בייצור חשמל.
3. עמידות חזקה במזג אוויר ועמידות
לחומרים עמידות מצוינת בטמפרטורות גבוהות ונמוכות, עמידות להזדקנות ועמידות בקשת, וניתן להשתמש בהם לאורך זמן ללא שבירות או עיוות בסביבות הנעות בין -40 ℃ ל 120 ℃, העומדים בדרישות השימוש לטווח ארוך של מוצרי בקרה תעשייתיים. לאבזמים ולמבני הנעילה יש דיוק גבוה, שומרים על יציבות ממדית וללא התרופפות גם לאחר עשרת אלפים פעמים של החדרה וחילוץ, מה שמבטיח ביצועי חיבור אמינים לטווח ארוך. פתרונות תבנית הפלסטיק המותאמת אישית שלנו מותאמים לעמוד בדרישות העמידות הגבוהות הללו.
4. עקביות אצווה מעולה
תבנית רב-החללים מאמצת עיצוב רץ מאוזן, המבטיח לחץ מילוי וקירור אחידים בכל חלל. סטיית הממדים בייצור המוני נשלטת בטווח קטן מאוד, והמוצרים בעלי יכולת החלפה טובה. עקביות זו היא המפתח להפחתת שגיאות הרכבה ולשיפור יעילות הייצור עבור לקוחותינו, תוך התאמה לצרכים המודולריים והניתנים להתאמה אישית של מערכי חשמל מורכבים.
טכנולוגיית עיצוב ועיבוד תבניות
1. תכנון ממוקד עבור בלוקים טרמינלים מרובי חללים
מערכת רץ חמה מאוזנת מיועדת למבנה של בלוקים קטנים מרובי קוטבים, המבטיחה מילוי אחיד של כל חלל, הפחתת סטיית ממדים בין חללים ושיפור עקביות אצווה. מיקום השער מותאם באמצעות ניתוח זרימת עובש CAE כדי למנוע משטחים מתאימים למראה, להפחית קווי ריתוך ולהבטיח את שלמות מבני החורים. חורים טרמינליים, חריצי אבזם ועמודי מיקום נוצרים באופן אינטגרלי, ומבטלים את הליכי העיבוד הבאים ומפחיתים את עלויות הייצור של הלקוח. המומחיות שלנו בכלי דיור אלקטרוני בהתאמה אישית מבטיחה שעיצובים אלה יהיו פונקציונליים וחסכוניים כאחד.
2. טכנולוגיית עיבוד רב-חללים מדויקת במיוחד
CNC מיובא ברמת דיוק גבוהה מיפן משמש לעיבוד חללי תבניות מרובי חללים, ומראה EDM משמש לעיבוד חורים קטנים, מה שמבטיח את הדיוק של מרווח חורים וקווי מתאר. משטח הפרידה מעובד על ידי חיתוך חוט ברמת מיקרומטר וטחינה מדויקת, המבטיח הידוק עובש חזק, הפחתת יצירת הבזקים והורדת עלויות שחרור כתמים לאחר עיבוד. חורי החלל מלוטשים על מנת להבטיח קירות פנימיים חלקים, שאינם שורטים מסופים מוליכים ומקלים על החדרה חלקה של מסופים.
3. חומר עובש וטיפול
תבניות מרובות חללים ברמת דיוק גבוהה עשויות מפלדת תבניות עמידה לבלאי באיכות גבוהה S136, בעלת טוהר חומר גבוה ושמירה טובה על דיוק עיבוד. התבנית כולה עוברת טיפול בחום ואקום, עם קשיות יציבה של HRC50-52, עמידות בפני שחיקה ועמידות בפני דפורמציה גבוהה, המתאימה לייצור המוני במהירות גבוהה. פני השטח של החלל עוברים ניטרידים כדי לשפר את קשיות פני השטח ועמידות בפני קורוזיה, ולהאריך את חיי השירות של התבנית. בחירת החומר והטיפול הללו הם מאפיינים מרכזיים של פתרונות תבנית הפלסטיק המותאמים אישית של רכיבים אלקטרוניים.
מפרטי מוצר ופרמטרים

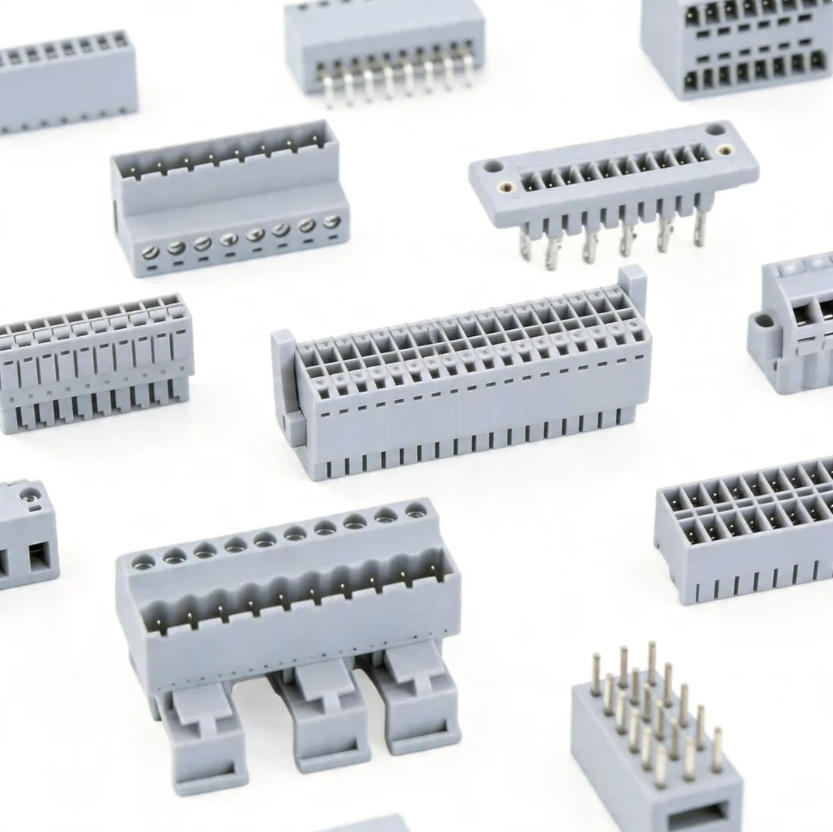

תבנית המחברים לדחיפה של בלוק מסוף שלנו תוכננה לכסות את צורכי ההתאמה האישית של מפרט מלא של בלוקים דחופים, עם פרמטרים מותאמים לדיוק, יעילות ותאימות. הוא תומך בהתאמה אישית של בלוקי דחיפה במפרט מלא מ-2 קוטבים ל-24 קוטבים, ותומך בכל סדרות המרווחים כגון 3.5 מ"מ, 5.0 מ"מ ו-7.5 מ"מ, תוך התאמה למוצרים ברמות זרם שונות, כולל כאלו המתאימים לזרמים ומתחים בינוניים עד גדולים.
מגוון החומרים הרלוונטי כולל ניילון PA66 מעכב בעירה בדרגה V-0 ומחשב מעכב בעירה. חומרים פונקציונליים מיוחדים כגון חיזוק סיבי זכוכית לשיפור חוזק מבני ושינוי עמיד בטמפרטורה ניתנים להתאמה אישית בהתאם לצרכים - בדומה לקליפות הפוליאמיד החזקות המשמשות בלוקים סופיים בעלי ביצועים גבוהים. עיצוב עובי הדופן הקונבנציונלי: עובי הדופן של רשת המסוף נשלט על 0.8 מ"מ-1.2 מ"מ, ועובי הדופן של המסגרת הכוללת נשלט על 1.0 מ"מ-1.5 מ"מ, ועומד בדרישות חוזק הבידוד. בקרת דיוק ממדי: סובלנות מרווח החורים היא ≤±0.01 מ"מ, וסובלנות הצורה הכוללת היא ≤±0.02 מ"מ. חיי השירות של תבניות לייצור המוני מרובות חללים יכולים להגיע ליותר מ-500,000 מחזורים. עיצוב חלל התבנית תומך בעיצובי 1-out-4/1-out-8/1-out-16 מרובי חללים לפי מפרטי המוצר, שיפור יעילות הייצור והפחתת עלויות הייצור ליחידה. מסופים בעלי עמודים קטנים בגודל קטן תואמים למכונות הזרקה 80T-150T, ומסופי רב קוטביים גדולים תואמים למכונות הזרקה 150T-250T.
תרחישי יישום
תבניות המחברים לדחיפה של בלוק המסוף שלנו וחלקי יציקה מוגמרים ניתנים ליישום נרחב לתרחישי בקרה תעשייתיים וחיבור חשמלי שונים, ומספקים את הצרכים המגוונים של יצרני חיבורי חשמל עולמיים ושותפי OEM/ODM, המכסים יישומי חשמל תעשייתיים, מסחריים וביתיים:
- בלוקים דחופים לתיבות חלוקת בקרה תעשייתית, המבטיחים חלוקת כוח יציבה במערכות אוטומציה תעשייתיות;
- בלוקים לחיבור חיווט פנימי למכשירי חשמל ביתיים, העומדים בדרישות הבטיחות והבידוד לשימוש ביתי;
- בלוקים של חלוקת חשמל לציוד אנרגיה חדש, בהתאמה לסביבות עבודה במתח גבוה ובטמפרטורות גבוהות;
- חיווט בלוקים מסוף לציוד מכני אוטומטי, התומכים בחיבורים יעילים ואמינים בייצור תעשייתי;
- חיווט בלוקים מסוף למערכות חלוקת כוח תאורה, הבטחת אספקת חשמל בטוחה ויציבה לציוד תאורה;
- התאמה אישית של חלקים מבניים פלסטיק בידוד חיבור חשמלי אחרים, התאמה לדרישות פונקציונליות ומבניות ייחודיות.
שאלות נפוצות
ש1: איזה מידע או קבצים אני צריך לספק להצעת מחיר מדויקת?
A1: כדי לספק הצעת מחיר מדויקת, אנא שלח לנו את שרטוטי התלת-ממד שלך (בפורמט STEP, STP או IGES) ושרטוטי דו-ממד (עם סובלנות ודרישות גימור פני השטח).
זה גם מועיל ליידע אותנו באיזה חומר פלסטי אתה רוצה להשתמש ואת כמות ההזמנה המשוערת שלך.
ש 2: מה קורה אם דגימות T1 לא עומדות בדרישות שלי?
ת2: אם יש בעיות בדוגמאות T1, צוות ההנדסה שלנו יספק דוח DFM מפורט (Design for Manufacturability).
אנו נשנה ונכוונן את התבנית על עלותנו (אם הבעיה היא בצד שלנו) עד שהדוגמאות יתאימו באופן מושלם לציורים הדו-ממדיים שלך.
