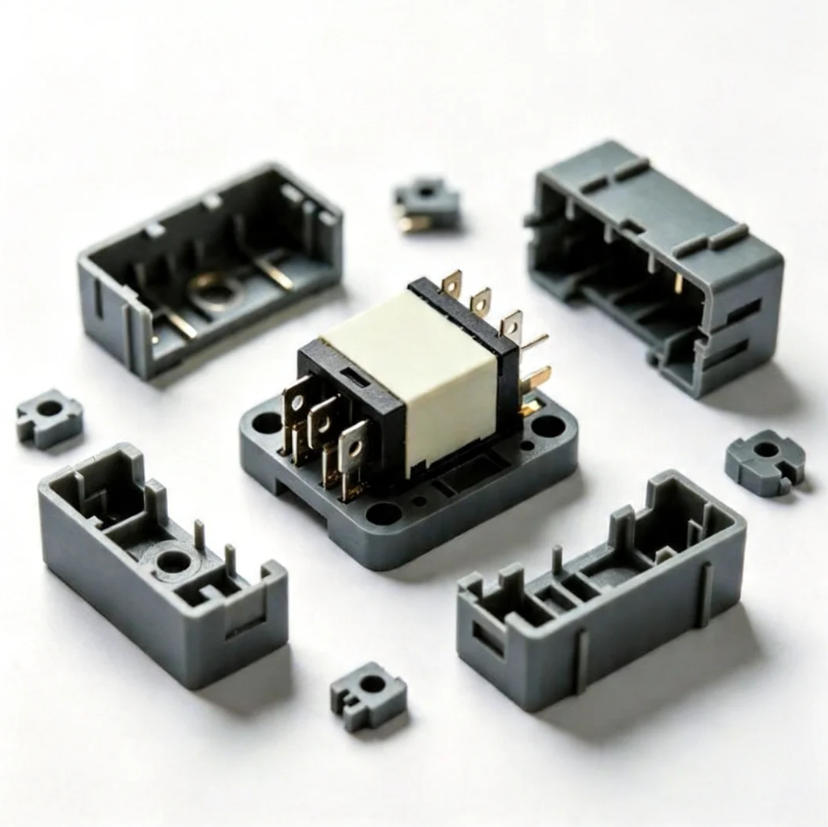

עובש הזרקת דיוק בסיס Micro Relay Base שלנו שייך לקטגוריות של ייצור תבניות פלסטיק רב-חללים דיוק אולטרה-דיוק ובקרה תעשייתית של רכיבים אלקטרוניים התומכים בתעשייה, המכסה תבניות הזרקה וחלקי יציקה מוגמרים לבידוד בסיסים של ממסרים אלקטרוניים בקרה תעשייתית. אנו מתמחים באספקת פתרונות הזרקה מדויקים במיוחד ועקביות גבוהה לבסיסי מיקרו ממסר, המספקים מענה לצרכי הליבה של יצרני ממסרים לייצור אצווה יציב במיוחד, ועמידה בתקני בטיחות בינלאומיים. תבנית הפלסטיק המדויקת שלנו למיקרו ממסר מבטיחה דיוק ממדי יוצא דופן להרכבה חלקה ואמינות לטווח ארוך.
הערך הליבה של הפתרונות שלנו טמון בהסתמכות על טכנולוגיית מיקרו-דפוס רב-חללים מתקדמת כדי לעמוד בדרישות המחמירות של ממסרי מיקרו לדיוק מיקום חור סיכה, ביצועי בידוד ויציבות אצווה. אנו מסייעים ליצרני ממסרים להשיג ייצור המוני חסכוני של רכיבים מיקרו אלקטרוניים, להפחית את עלויות המו"פ והייצור, ולשפר את התחרותיות בשוק שלהם בשוק האלקטרוניקה התעשייתי הגלובלי המשגשג. תבנית הפלסטיק שלנו לממסר אלקטרוני מתוכננת להתאים לצרכים המתפתחים של ממסרי מיקרו, כולל יציבות העברת אותות ויכולת הסתגלות לסביבה קשה, תוך התאמה עם מגמת הפיתוח של מזעור ודיוק אלקטרוניקה בקרה תעשייתית.
דגשים בביצועי המוצר
1. בידוד תואם וביצועים מעכבי בעירה
אנו בוחרים פלסטיקה הנדסית שונה העומדת בתקנים מעכבי בעירה UL94 V-0, ועומדים בדרישות הבטיחות של UL ואישור 3C. החומרים בעלי עמידות גבוהה לבידוד, עמידות בפני התמוטטות מתח גבוה וביצועי בטיחות חשמליים יציבים, בהתאמה מלאה לדרישות הבטיחות של מעגלי בקרה תעשייתיים. עם התנגדות קשת מעולה והתנגדות מעקב, החומרים יכולים לעמוד בדרישות הבטיחות לשימוש ארוך טווח של מעגלי בקרה תעשייתיים, ולמעשה הימנעות מסכנות בטיחותיות חשמליות הנגרמות כתוצאה מכשל בידוד. רמת בטיחות זו משולבת בכל פתרון תבנית הזרקה מותאם אישית שאנו מספקים.
2. דיוק מימדי גבוה במיוחד
סובלנות מרחק המרכז של חורי התקנת פינים נשלטת בתוך ±0.005 מ"מ, מה שמבטיח ניצב טוב לאחר כיווץ סיכות, דיוק התאמה גבוה, ויניקה ושחרור ממסר יציב ללא חסימה - עמידה בדרישות הדיוק האולטרה-דיוק של הרכבת ממסר מיקרו. הסובלנות של חריץ כרטיס המיקום הבסיסי קטנה ביותר, מתאימה להכנסת פס ייצור אוטומטית, עם שיעור הסמכה להכנסה קרוב ל-100%, מה שמשפר מאוד את יעילות הייצור עבור הלקוחות. תהליך יציקת מארז הפלסטיק המדויק שלנו מבטיח דיוק עקבי על פני אצוות ייצור המוני.
3. עמידות חזקה במזג אוויר ויציבות
לחומרים עמידות מצוינת בטמפרטורה גבוהה ונמוכה, וניתן להשתמש בהם במשך זמן רב מבלי להפוך לשבירים או מעוותים בסביבות הנעות בין -40 ℃ ל 125 ℃, ועומדות במלואן בדרישות השימוש בסביבה הקשה של אלקטרוניקה לרכב וציוד בקרה תעשייתי. עם עמידות מעולה להזדקנות בידוד, ביצועי הבידוד נשארים יציבים במהלך שימוש בהפעלה לטווח ארוך, מבלי להפחית את רמת הבטיחות, מה שמבטיח את חיי השירות והאמינות של ממסרי מיקרו.
4. עקביות אצווה מעולה
תבנית רב החללים מאמצת עיצוב חם ראנר מאוזן, המבטיח מילוי וקירור אחידים של כל חלל. הסטייה הממדית של ייצור אצווה נשלטת ברמת ננומטר, עם יכולת החלפה טובה של המוצר, התאמה מלאה לייצור אוטומטי. עקביות אצווה זו מפחיתה ביעילות את שיעור גרוטאות המוצר ושגיאות הרכבה, ועוזרת ללקוחות להפחית את עלויות הייצור ולשפר את התחרותיות בשוק.
טכנולוגיית עיצוב ועיבוד תבניות
1. עיצוב ממוקד עבור בסיסי ממסר מיקרו
מכוונים למבנה החור הקטן במיוחד, אנו מייעלים את עיצוב הזנת השער המדויק, עם סימני שער מינימליים שאינם דורשים חיתוך נרחב, מה שמבטיח את שלמות מיקום החור. תהליך המילוי עובר אופטימיזציה באמצעות ניתוח זרימת עובש מיקרו-זרימה CAE, פותר את הבעיות של חוסר דבק וזריקה קצרה במבנים קטנים, ומשפר את קצב ההסמכה של הדפוס. אומצו עמודי עזר ותותבים למיקום ברמת דיוק גבוהה, כאשר דיוק ההידוק החוזר של התבנית נשלט בתוך 0.002 מ"מ, מה שמבטיח את עקביות הממדים של ייצור אצווה.
2. טכנולוגיית עיבוד רב-חללים מדויקת במיוחד
CNC מיובא ברמת מיקרון יפנית משמש לעיבוד חללי תבניות מרובי חללים, בשילוב עם EDM במראה לעיבוד חורים קטנים של סיכות, מה שמבטיח את הדיוק של מרווח החורים וקווי המתאר. משטח הפרידה מעובד על ידי חיתוך חוט ברמת מיקרון וטחינה ננו, מה שמבטיח הידוק הדוק של עובש כמעט ללא הבזק, מה שמפחית מאוד את העלות של שחרור כתמים לאחר עיבוד. הדופן הפנימית של חור הסיכה מלוטשת כדי להבטיח דופן פנימית חלקה, המאפשרת כיווץ סיכות חלק ללא חסימה.
3. חומר עובש וטיפול
פלדת תבנית S136 סופר עמידה בפני שחיקה נבחרה עבור תבניות מרובות חללים דיוק במיוחד, הכוללות טוהר חומר גבוה, מעט זיהומים ויציבות מימדית טובה - אידיאלית לייצור מיקרו דיוק במיוחד. התבנית כולה עוברת טיפול מרווה וטמפרור בוואקום, עם קשיות יציבה של HRC50-54, עמידות בפני שחיקה ועמידות בפני עיוותים גבוהה, המתאימה לייצור המוני במהירות גבוהה. פני השטח של חלל התבנית מטופלים בציפוי PVD כדי לשפר את ביצועי פירוק התבנית, להפחית את סיכוני הידבקות העובש ולהאריך את חיי השירות של התבנית. תבנית הפלסטיק המרכיב האלקטרוני המותאם אישית שלנו משתמשת בחומר ובטיפול האיכותי הזה כדי להבטיח עמידות.
מפרטי מוצר ופרמטרים
התבנית שלנו נועדה לכסות את צורכי ההתאמה האישית בסדרה המלאה של בסיסים מיקרו, עם פרמטרים מותאמים לדיוק, יעילות ותאימות. הוא תומך בהתאמה אישית של מיקרו בסיס מסדרה מלאה מממסרי אותות קטנים של 3V ועד לממסרי מתח של 30A, תוך התאמה למוצרי ממסר עם ספירת פינים ושיטות התקנה שונות. מגוון החומרים הרלוונטי כולל ניילון PA66 מעכב בעירה בדרגה V-0, PA6T מחוזק בסיבי זכוכית ומחשב מעכב בעירה, עם חומרים מיוחדים שהשתנו להתאמה אישית. עובי דופן קונבנציונלי הוא 0.6 מ"מ-1.2 מ"מ, עם סובלנות למרחק מרכז חורים ≤±0.005 מ"מ וסובלנות צורה כוללת ≤±0.02 מ"מ. חיי השירות של התבנית מגיעים ליותר מ-500,000 מחזורים, עם 1-out-8/16/32 עיצובים מרובי חללים ותאימות למכונות הזרקה 50T-120T.
יכולות ייצור ושירות
אנו מספקים 6-10 סטים של תבניות רכיבים אלקטרוניים מדויקים מדי חודש, עם קיבולת הזרקה חודשית של 1,000,000 חתיכות, התומכים באספקת אצווה גדולה עבור יצרנים מובילים. מערכת בקרת איכות בתהליך מלא שומרת על שיעור הפגמים מתחת ל-0.02%, ומבטיחה עמידה בסטנדרטים העולמיים. פיתוח עובש חדש נמשך 20-30 ימים, עם משלוח אצווה תוך 2-5 ימים (עיבוד דחוף זמין). אנו מספקים שירותים חד-פעמיים, כולל אופטימיזציה של מבנה, ניתוח DFM, פיתוח עובש ותחזוקה לכל החיים, הנתמכים על ידי המומחיות שלנו בכלי דיור אלקטרוני מותאם אישית, ויכולים לסייע בהסמכת UL/3C.
תרחישי יישום

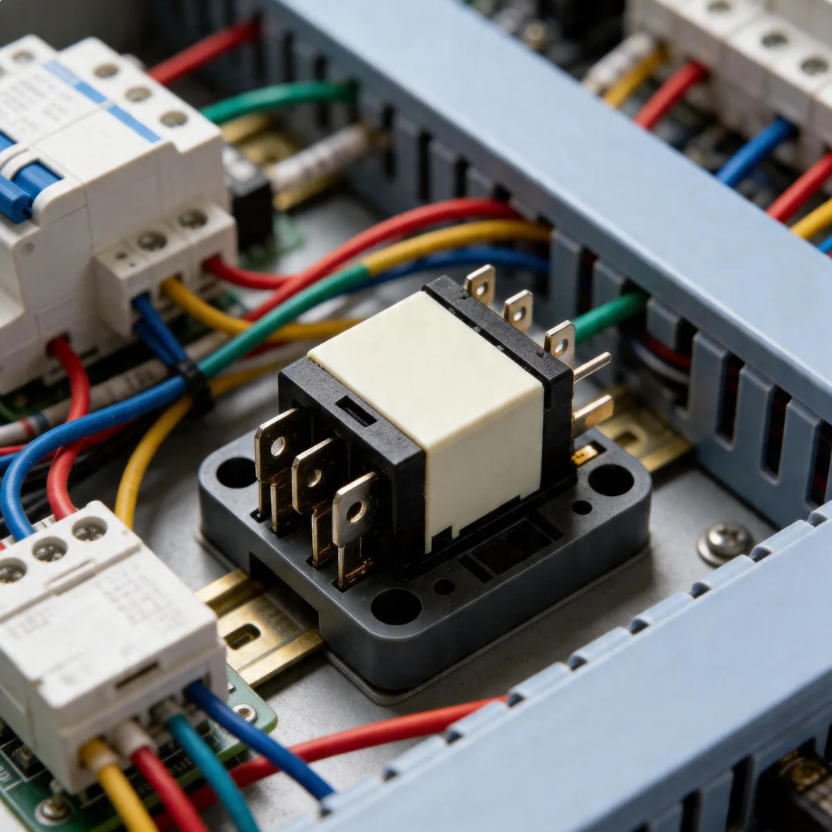

התבניות והחלקים המוגמרים שלנו נמצאים בשימוש נרחב בבקרה תעשייתית, אלקטרוניקה לרכב, מכשירי חשמל ביתיים ושדות אנרגיה חדשים, המשרתים את יצרני הממסרים העולמיים ושותפי OEM/ODM. היישומים כוללים בסיסי ממסר מיקרו עבור לוחות בקרה תעשייתיים, בסיסי ממסר עבור מערכות בקרה אלקטרוניות לרכב, בסיסי ממסר בקרת כוח למכשירי חשמל ביתיים, בסיסי ממסר חלוקת חשמל לציוד אנרגיה חדש, בסיסי בידוד למוני חשמל חכמים וערימות טעינה, והתאמה אישית של חלקי פלסטיק אלקטרוניים מבודדים אלקטרוניים בקרה תעשייתית.
שאלות נפוצות
ש 1: האם תחתום על NDA (הסכם סודיות) כדי להגן על עיצוב המוצר שלי?
A1: בהחלט. אנו מכבדים את הקניין הרוחני שלך. אנחנו יותר ממשמחים לחתום על NDA לפני שתשתפו
שרטוטים או מידע סודי איתנו. העיצובים שלך בטוחים ב-100% עם Hengchangsheng.
ש 2: איזה מידע או קבצים אני צריך לספק להצעת מחיר מדויקת?
A2: כדי לספק הצעת מחיר מדויקת, אנא שלח לנו את שרטוטי התלת-ממד שלך (בפורמט STEP, STP או IGES) ושרטוטי דו-ממד (עם סובלנות ודרישות גימור פני השטח).
זה גם מועיל ליידע אותנו באיזה חומר פלסטי אתה רוצה להשתמש ואת כמות ההזמנה המשוערת שלך.
