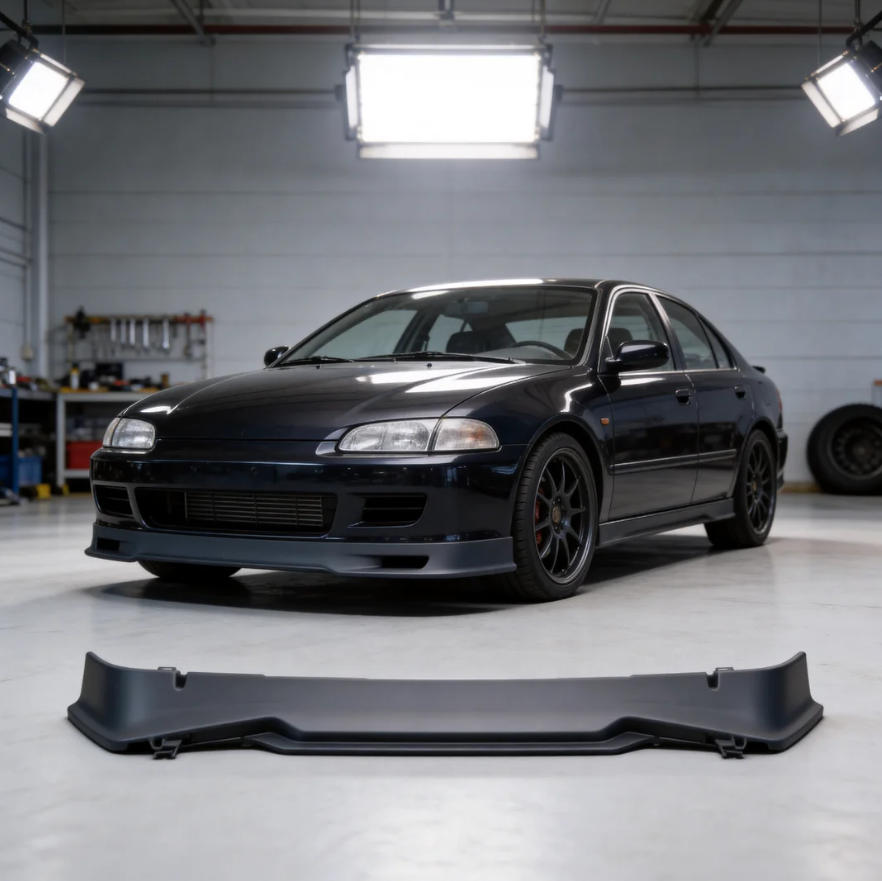

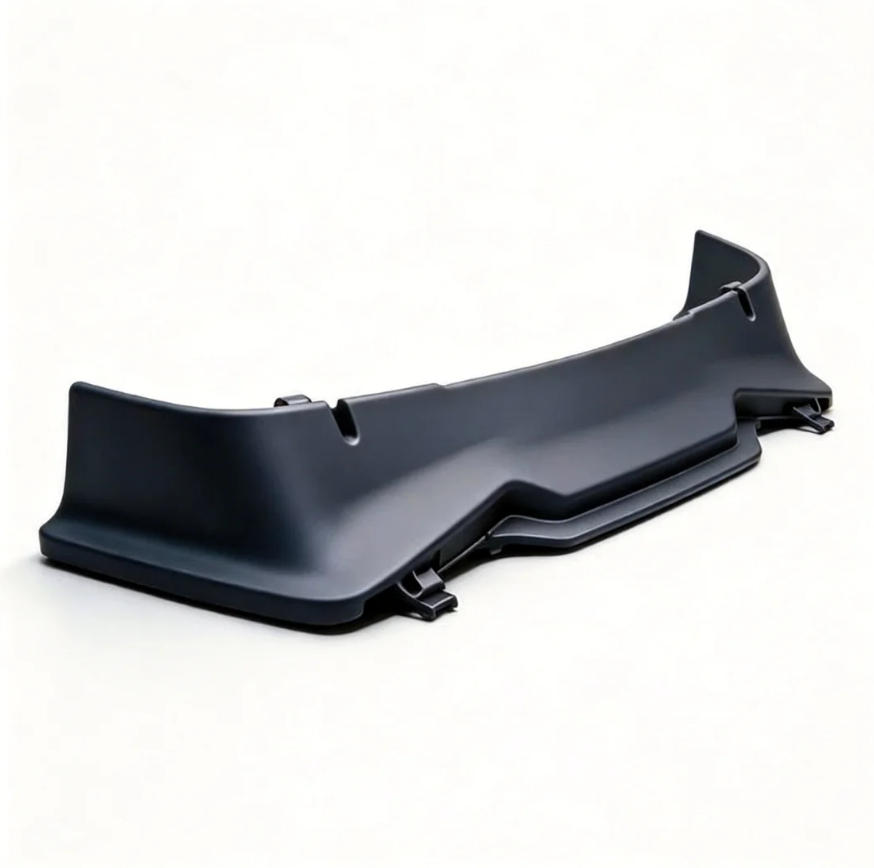

כלי העבודה האוטומטיים שלנו מפלסטיק מסווגים כתבניות הזרקה מדויקות וחלקי יציקה מוגמרים עבור מסיטים אווירודינמיים לרכב, לרבות מסיט פגוש קדמי, מסיט חצאיות צד, ספוילרים אחוריים ומסיטי קשת גלגלים. הוא נמצא בשימוש נרחב בתחום של ייצור תבניות הזרקה מדויקות עבור חלקים חיצוניים ואווירודינמיים לרכב, כמו גם תעשיות תומכות OEM ושינוי רכב. עם הערך המרכזי של אספקת יציבות גבוהה ופתרונות הזרקה מותאמים אווירודינמית עבור יצרניות רכב ומותגי שינוי רכב, הכלים שלנו מסתמכים על טכנולוגיית יציקה מדויקת מתקדמת עבור חלקים יעילים. זה לא רק עונה על דרישות השימוש המחמירות של מסיטים אווירודינמיים לדיוק ממדים, הפחתת התנגדות רוח, עמידות בפני מזג אוויר ועמידות בפני פגיעות, אלא גם עוזר ללקוחות לממש ייצור המוני באיכות גבוהה של רכיבים אווירודינמיים קלים, לקדם עוד יותר את שדרוג הביצועים האווירודינמיים של הרכב ופיתוח תעשיית חיסכון באנרגיה וקל משקל לרכב העולמי. ללקוחות עם צרכים ספציפיים, אנו מציעים גם תבנית מותאמת אישית של מטה אוטומטי כדי להבטיח התאמה מושלמת לדרישות העיצוב האווירודינמי והביצועים הייחודיים שלהם.
יתרונות מוצר מרכזיים
1. אופטימיזציה אווירודינמית ומבנה בעל חוזק גבוה
אנו מאמצים פלסטיקה הנדסית בעלת חוזק גבוה, בשילוב עם עיצוב משולב של מבנה צלעות מחוזק, שיכול לעמוד בלחץ רוח במהירות גבוהה, פגיעת חצץ כביש ורעידות כביש במהלך נהיגה יומיומית, מבטיח ללא פיצול, עיוות או נפילה במהלך שימוש ארוך טווח ומבטיח בטיחות נהיגה - דרישה קריטית לעמידה בתקני בטיחות חיצוניים לרכב העולמיים. העיצוב המבני היעיל, שעבר אופטימיזציה באמצעות סימולציה אווירודינמית, מפחית ביעילות את התנגדות הרוח ב-8%-15%, משפר את יעילות הדלק של הרכב עבור רכבי דלק ומרחיב את טווח הנסיעה לרכבי אנרגיה חדשים, שהיא דרישה מרכזית בשאיפה של תעשיית הרכב הנוכחית לחיסכון באנרגיה. הפתרונות שלנו משלימים גם עיבוד חלקי גוף מפלסטיק, ומבטיחים איכות עקבית ברכיבים חיצוניים לרכב.
2. בקרת מימדים ברמת דיוק גבוהה
קווי המתאר הכוללים וסובלנות המימדים של העיקול היעיל נשלטים במדויק, עם סטיית אחידות עובי הדופן של ≤0.1 מ"מ, מה שמבטיח שהמסיט המורכב מתאים באופן מושלם לגוף הרכב ללא פערים. דיוק זה מונע רעשי רוח הנגרמים מהתאמה לקויה במהלך נהיגה במהירות גבוהה ומבטיח ביצועים אווירודינמיים עקביים בכל המוצרים. העיצוב ברמת הדיוק הגבוהה גם מבטיח שהמסיט שומר על צורתו היעיל לשימוש ארוך טווח, ללא עיוות שישפיע על השפעות הפחתת התנגדות הרוח, ועומד בתקני המימד המחמירים של יישומי OEM והן של יישומי שוק אחר. רמת דיוק זו מושגת באמצעות כלי הזרקת רכב מדויקים המתקדמים שלנו, אשר קובעים את הרף לאיכות התעשייה.
3. עמידות מעולה למזג אוויר ולסביבה
לחומרים הנבחרים עמידות מצוינת בפני קרינת UV, עמידות בטמפרטורות גבוהות ונמוכות ועמידות בפני קורוזיה למי גשמים, מלח דרכים ומזהמים תעשייתיים. ניתן להשתמש בהם בחוץ במשך זמן רב ב-40℃ עד 85℃ ללא הצהבה, שבר שביר, דפורמציה או דהייה, ועומדים בדרישת חיי שירות של 12 שנים של מכוניות. פני השטח צפופים ונוגד עכירות, המקשים על הדבקות כתמים, אבק ופסולת דרך וקל לניקוי - יתרון המפחית את עלויות התחזוקה הן למשתמשי הקצה והן למותגי הרכב, תוך שמירה על המראה האסתטי של הרכב. יתרונות החומרים הללו מיושמים גם בתבנית הפלסטיק החיצונית לרכב שלנו, מה שמבטיח עמידות בכל פתרונות החלק החיצוני.
4. יכולת הסתגלות טובה לתהליכי מראה והרכבה
חלל התבנית יכול ליצור משטחים מט, מבריקים או בעלי מרקם בשלב אחד, התואם לתהליכי עיבוד שונים כגון צביעה, ציפוי ואקום והדפסת העברת מים בסיבי פחמן, העונים על צרכי המראה של תמיכת OEM (בהתאמה לצבע ומרקם מרכב הרכב) והתאמה אישית מותאמת. חורי ההתקנה, אבזמי המיקום וסוגרי ההרכבה נוצרים באופן אינטגרלי, מונעים עיבוד משני, מבטיחים דיוק ועקביות הרכבה גבוהים ומפחיתים עלויות וזמן ההרכבה של הלקוח. גם סימני לוגו ומותג יכולים להיות יצוקים באופן אינטגרלי, מה שמשפר את הכרת המותג. אנו מציעים גם שירותים מותאמים אישית לעיצוב פנים רכב, המרחיבים את יכולות ההתאמה האישית שלנו מעבר לרכיבים חיצוניים.
עיצוב ותהליך ייצור עובש
1. עיצוב ממוקד עבור חלקים אווירודינמיים יעילים
מתוך כוונה למאפיינים של חלקי מסיט אווירודינמי יעילים, אנו מייעלים את מיקום השער, עיצוב הרץ ופריסה טבעתית של תעלות מי קירור באמצעות ניתוח זרימת עובש CAE וסימולציה אווירודינמית, מבטיחים מילוי חלל אחיד, הפחתת הלחץ הפנימי של התבנית, הימנעות מעיוות ועיוות של העקומה המיועלת, ומבטיחים את הביצועים הדפלרודינמיים והדיוק הממדיים. אבזמי ההתקנה, חורי המיקום ומבני ההרכבה נוצרים באופן אינטגרלי, מה שמפחית את הליכי העיבוד הבאים ועלויות ההרכבה של הלקוח. מערכת הפליטה מתוכננת בצורה אופטימלית כדי למנוע לכידת אוויר והיעדר דבק, מה שמבטיח את שלמות קו מתאר הקצה ואת חלקות פני השטח - פרט מרכזי למניעת רעשי רוח ופגיעה בביצועים האווירודינמיים.
2. תהליך עיבוד שבבי מדויק עבור משטחים יעילים
מרכזי עיבוד CNC גדולים ברמת דיוק גבוהה וציוד עיבוד חמישה צירים משמשים לעיבוד מדויק של חללים יעילים, המבטיחים את הדיוק של קו מתאר פני השטח המעוקל והחלקות של חלל התבנית, מה שקובע ישירות את הביצועים האווירודינמיים ואת איכות המראה של המסיט המוגמר. משטח הפרידה מעובד על ידי חיתוך חוט וטחינה מדויקת, מבטיח הידוק עובש חזק, הפחתת יצירת הבזק, והורדת עלות העיבוד והליטוש לאחר מכן. על פי דרישות התכנון, חלל המראה מלוטש או מרקם להשגת מרקם המראה הנדרש בתבנית אחת, מניעת הצורך בטיפול משטח נוסף ושיפור יעילות הייצור.
3. חומר עובש וטיפול
בהתאם לצרכי הייצור ההמוני, נבחרה פלדת תבנית P20 מוקשחת מראש באיכות גבוהה כדי להבטיח את הקשיחות הכוללת והיציבות הממדית של התבנית, במיוחד עבור מסיטים אווירודינמיים בגודל גדול. לייצור המוני וסביבות עבודה קשות, ניתן לשדרג אותו ל-S136 פלדת עובש עמידה בפני קורוזיה - חומר נירוסטה המכיל כ-13.6% כרום, היוצר סרט מגן צפוף של תחמוצת כרום על פני השטח לעמידה בפני קורוזיה, ובעל ביצועי ליטוש מראות מצוינים. התבנית כולה עוברת טיפול חישול להורדת מתחים כדי להעלים מתח פנימי בעיבוד ולהבטיח דיוק מימדי יציב של התבנית במהלך שימוש ארוך טווח. פני החלל עוברים ניטרידים כדי לשפר את קשיות פני השטח וביצועים נגד הידבקות, להאריך את חיי השירות של התבנית ולהבטיח איכות מוצר עקבית.
מפרטי מוצר ופרמטרים
המוצרים שלנו תומכים בהתאמה אישית של סוגים וגדלים שונים של מסיטים אווירודינמיים לרכב, לרבות מסיטים קדמיים (500 מ"מ-1200 מ"מ באורך), מסיטי חצאיות צד (אורך 1200 מ"מ-2000 מ"מ), ספוילרים אחוריים (אורך 800 מ"מ-1500 מ"מ) ומסיטי קשתות גלגלים לרכבים שונים, התאמה לרכבי רכב מסחריים ומכוניות מסחריות רכבי אנרגיה חדשים. החומרים הקונבנציונליים המשמשים הם PP בעל השפעה גבוהה, ABS מחוזק וסגסוגת PC/ABS; חומרים מיוחדים כגון סיבי זכוכית מחוזקים (כדי לשפר חוזק) וחומרים מותאמים עמידים בחום ניתנים להתאמה אישית בהתאם לצרכי הלקוח, ועומדים בדרישות הביצועים של עמדות התקנה שונות. עובי הדופן הראשי נשלט ב-2.0 מ"מ-3.2 מ"מ, ומיקום הצלעות המחוזקות מותאם בהתאם לדרישות הלחץ והחוזק האווירודינמי, מאזן קל משקל ויציבות מבנית. סובלנות המימדים הכוללת היא ≤±0.2 מ"מ, סובלנות חור ההתקנה היא ≤±0.05 מ"מ, וסטיית אחידות עובי הדופן היא ≤0.1 מ"מ, מה שמבטיח דיוק גבוה. חיי השירות של תבניות ייצור המוני קונבנציונליות יכולים להגיע ל-300,000-500,000 מחזורי תבניות, וניתן לשפר את חיי השירות על ידי שדרוג חומרים בהתאם לצרכי הייצור ההמוני.
תרחישי יישום
למוצרים שלנו יש מגוון רחב של יישומים, המכסים מסיטים אווירודינמיים של פגוש קדמי עבור מכוניות נוסעים בייצור המוני של OEM, מסיטי חצאיות צד וספוילרים אחוריים לרכבי אנרגיה חדשים (כדי להפחית את התנגדות הרוח ולהרחיב את הטווח), מסיטי קשת גלגלים לרכבי שטח ורכבי שטח (כדי למנוע התזת חצץ), להפחתת צריכת דלק אווירודינמית כמו גם לצריכת דלק אווירודינמית אחרת, חלקי פלסטיק אווירודינמיים מיועלים לרכב. היקף היישומים הרחב הזה מאפשר לנו לענות על הצרכים המגוונים של לקוחות שונים בשוק הרכב העולמי, מיצרני OEM ועד למותגי שינוי שוק אחר.
שאלות נפוצות
Q1: אילו אישורים יש לך?
A1: המוצרים שלנו קיבלו אישורי CE ו-UL. כל העיצובים עומדים בסטנדרטים הבינלאומיים, כולל EN/CE, UL, ANSI ו-BHMA.
ש 2: מה אורך החיים של התבניות שאתה מכין?
A2: חיי העובש תלויים בפלדת העובש שתבחר. לדוגמה, תבנית העשויה מפלדת P20 מחזיקה מעמד בדרך כלל ל-100,000
ל-300,000 יריות. אם אתה צריך נפח גבוה יותר, אנו ממליצים על פלדה כמו H13 או NAK80, שיכולה להחזיק מעמד בין 500,000 למעל 1,000,000 יריות.
